YBX-1型提速道岔滑床板液压拔销器

产品简介

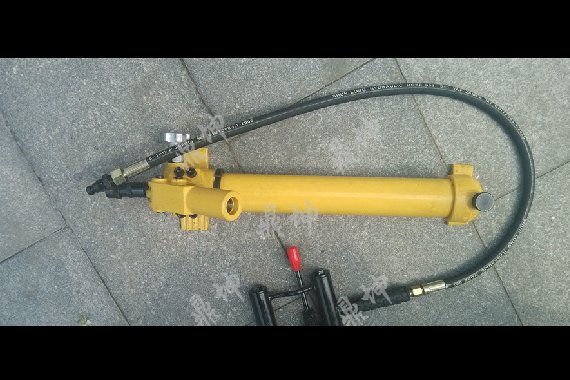

YBX-1型提速道岔滑床板液压拔销器是一种适用于铁路提速道岔养护维修的专用工具。YBX-1液压拔销器由于拆卸AT60尖轨滑床板上销钉时，其它工具因空间狭小不便拆卸。公司根据工务现场实际情况，特研制开发本液压拔销器，以满足工务部门道岔维护保养作业的需要。该机具主要由手动液压泵、快速接头、高压软管、销钉拔出工作头组成。销钉拔出工作头由双柱塞顶推油缸和销钳组成。该机具由于拔出工作头设计上采用双顶推油缸，夹钳处在双顶推油缸的中间位置，且在同一平面上，柱塞与销钳受力均匀。换向使用时，由于工作头对称设计，正反安装无需重新连接高压油管。本机具有结构紧凑、安装操作方便、受力合理、使用寿命长等特点。

主要技术参数

        1、额定拔销力              30 kN
        2、额定系统压力            48 MPa
        3、最大拔销量              125 mm
        4、手动液压泵手柄操作力   ≤ 200N
        5、整机质量               ≤ 10kg

使用方法

拨销作业时，手持拔销器手柄，板开活动钳口，使柱塞顶推油缸紧贴轨底面,并使固定钳口滑入T型销钉头部长方体帽的一侧，松开活动钳口手柄，活动钳口在复位弹簧的作用下自动卡住T型销钉长方体帽的另一侧；安装到位后，压动手动液压泵同时向顶推油缸供给高压油液，油缸柱塞受压后作用在销钉上，将销钉从滑床板中拔出，如要将销钉全部拔出，需在活塞杆头部装上接套，方可全部取出整根销钉；作业完毕后，打开回油阀，柱塞自动复位，再取出拔销器。
